高精度封帽機
- 設備特點
- 應用場景
- 設備組成
-
- 專業性強
能夠處理業界内常見的to管帽與管座封裝 - 定位精準
管座與管帽對位精度100%控制在±5um以内 - 高度定制化
電源、壓力、時間、溫度、電壓等均定制可調 - 通用性強
能夠兼容不同廠家尺寸管帽載盤、并可使用通用料盤作業 - 操作方便
機器可手動使用，也可以實現全自動運行
- 專業性強
-

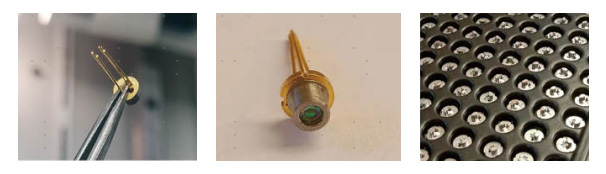

封裝光通信組件中使用的高速(25G 以上速率)TO-CAN (TO38/46/56/60等)器件。
-
說明：✓代表有，×代表無，◯ 代表可選
設備組成
全自動封帽機
ZDFHJ-GJD-H半自動封帽機
ZDFHJ-GJD-S框架單元
✓
✓
手套箱單元
✓
✓
氣體淨化單元
✓
◯
傳送料架單元
×
✓
焊接測量單元
✓
✓
電極單元
✓
✓
管帽傳送單元
✓
×
管座傳送單元
✓
×
管帽供給單元
✓
✓
管座供給單元
✓
✓
烘烤箱單元
✓
✓
自動互鎖門
✓
✓
操作單元
✓
✓
控制單元
✓
✓
電源單元
✓
✓
氣動單元
✓
✓
露點監測單元
✓
✓
閉環加壓單元加壓
✓
✓
自動定位扶台單元
✓
✓
技術規格
全自動封帽機
ZDFHJ-GJD-H半自動封帽機
ZDFHJ-GJD-S焊接輸出電流：最大12000A
✓
✓
輸入電源單相 ：220VAC 10KW
✓
✓
焊接物：CAP + STEM
✓
✓
焊接方法： RING PROJECTION WELDING
✓
✓
水分管理：露點-40℃或更少
✓
✓
壓力測量儀
✓
✓
焊接測量儀
✓
✓
加壓方式：伺服電缸閉環系統
✓
✓
焊接電源：電容儲能式、選晶體管式
✓
✓
焊接電流：4～12K可調
✓
✓
氣動系統：SMC
✓
✓
氣源：4bar～7bar
✓
✓
機械效率：≧0.4K/H（常規外圓定位0.7K/H）
✓
✓
設備尺寸(mm)
（L x W x H）重量（kg）長2860*寬1450*高2100
（重量2500kg）長2860*寬1250*高2100
（重量1500kg）設備配置
全自動封帽機
ZDFHJ-GJD-H半自動封帽機
ZDFHJ-GJD-S機器視覺單元
✓
✓
高響應性總線系統控制
✓
✓
核心驅動部件達到0.1μm精度閉環系統驅動
✓
✓
定位精度：100%控制在±5μm以内，90%控制在±2μm以内
✓
✓
日本原裝進口電極材料電極
✓
✓
英國MICHELL露點儀
✓
✓
氧含量分析儀
✓
◯
日本MIYACHI焊接監測儀
✓
✓
日本大真空無油真空泵
◯
◯
